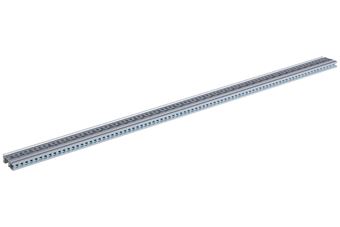

Name: ONErack 導軌
Brand: tvONE
SKU: 1RK-XTRA-RAIL
Availability: InStock

Overview

ONErack 附件：附加水平導軌，用於向系統模塊添加第二排電壓選擇器。

功能

產品特色
❖ 附加水平導軌
提供額外的電源選擇器連接

下載、宣傳冊和資訊文件

手冊

手冊

ONErack Extra Power美國

ONErack Extra Power歐盟

產品規格

設計圖

CAD工程圖（DXF格式）

4RU Clear Plexi系統集成商圖紙（DXF）

5RU Clear Plexi系統集成商圖紙（DXF）

6RU Clear Plexi系統集成商圖紙（DXF）

建築規格

視頻

ONErack視頻

ONErack – 焦點通報

ONErack – 簡介

介紹顯示ONErack的概述

ONErack – 安裝它

ONErack內部的安裝裝置

ONErack – 為其供電

連接並設置設備的電壓

ONErack – 冷靜下來

使用ONErack消除齒輪上的熱量

ONErack – 為其提供服務

使用ONErack，技術支持從未如此簡單

ONErack – 評測

聲音和通訊雜誌

ONErack – 演示

InfoComm AVTV產品報告

ONErack – 風扇罩

更改風扇罩上的風扇方向

產品規格

機殼
尺寸深+高+寬
4RU； 14 英寸 x 7 英寸 x 19 英寸（366 毫米 x 177 毫米 x 483 毫米）
5RU； 14 英寸 x 8.7 英寸 x 19 英寸（366 毫米 x 221 毫米 x 483 毫米）
6RU； 14 英寸 x 10.43 英寸 x 19 英寸（366 毫米 x 265 毫米 x 483 毫米）
重量（空）4RU； 2.88公斤，5RU； 3.38公斤，6RU； 3.88公斤
模塊套件重量4RU； 0.44公斤，5RU； 0.52公斤，6RU； 0.6公斤
每個插槽面積** 4RU； 60.1 英寸2（387 厘米2），5RU； 80.9 英寸2（522 厘米2），6RU； 101.6 英寸2 (655 厘米2)
每個擴展塢最大功率 35w
每個插槽的功率兩個電壓選擇器 @ 35w（每個 2w）（第二個電壓選擇器是可選的）
每個插槽的直流電壓 5v@7A、7.5v@4.7A、9v@3.9A、12v@2.9A、13.5v@2.6A、18v@1.9A、24v@1.5A 和直通
直通最大 35 瓦直流
認證 RoHS、CE、UL、FCC A 級
最大模塊數 16（帶內部 PSU；14）

電源供應器
尺寸深+高+寬
4RU； 318毫米×144毫米×44毫米
5RU； 318毫米×188毫米×44毫米
6RU； 318毫米×232毫米×44毫米
重量4RU； 1.48公斤，5RU； 1.76公斤，6RU； 2.04公斤
主輸出電壓 28v DC
主輸出功率250w
風扇輸出電壓 12v DC
風扇輸出功率6w
BTU 1195 BTU
認證 RoHS、CE、UL、FCC A 級
交流輸入電壓 90-264v AC
熱阻值 0º – 40º C
可用插座 2x 28v DC 可菊花鍊式（後部）
2x 風扇 12v DC（1x 前部，1x 後部）
1x 28v DC 服務輸出（正面）

風扇蓋，可翻轉
氣流最大 225 CFM
最大功耗 6w
速度調節 100% 降至 50%
電源 12V直流
認證 RoHS、CE、UL、FCC A 級

** 附加電壓選擇器需要 4.8in2 (31cm2 )
